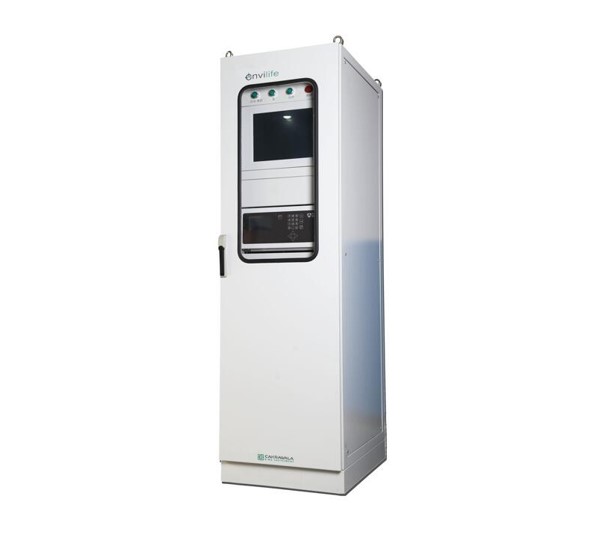

CEMS Continuously Emission Monitoring System

Hubungi kami:

Note* Konsultasi terkait harga dan penawaran Gratis.

Continuous Emission Monitoring System (CEMS) yang dikembangkan dan diproduksi oleh ESE adalah untuk memantau total emisi polutan udara dari sumber tidak bergerak, terutama digunakan untuk boiler industri, boiler pembangkit listrik, pemantauan emisi tungku industri, SO2, NO,NO2, O2,HCL, HF, H2O dll pemantauan terus menerus dinamis, simultan untuk mengukur aliran gas, kandungan oksigen, tekanan gas, suhu gas, kelembaban gas dll, secara otomatis merekam total volume emisi polutan dan waktu emisi. Melalui PSTN, GPRS, CDMA dan sarana komunikasi lainnya, data akan dikirim ke organisasi manajemen, untuk mencapai pemantauan jarak jauh secara real-time.

APPLICATIONS

Proses PVC pabrik Chloralkali, proses produksi titanium putih, proses pemulihan belerang, proses pemurnian gas alam, Analisis metil iodida untuk industri kimia batubara, Pemantauan udara online, Pembangkit listrik tenaga batu bara, Pabrik semen, Tungku industri, pemantauan proses desulfurisasi, pemantauan proses denitrasi, Insinerator.

PRODUCT ADVANTAGES

  • Sistem dapat mengambil sampel secara otomatis, menghilangkan debu, kalibrasi, diagnosis kesalahan, dan alarm.
  • Desain modular kabinet sistem, pengoperasian sederhana, lebih sedikit perawatan.
  • Sistem dengan metode ekstraksi pemanasan untuk pemantauan terus menerus terhadap polutan gas buang.
  • Probe pengambilan sampel memiliki area filter yang besar, dan filter mudah diubah.
  • Perangkat pretreatment secara efektif tahan air dan tahan debu, anti korosi dan anti penyumbatan.
  • Stabilitas dan keandalan sistem lebih tinggi dengan desain PLC.
  • Sistem memiliki keluaran data yang beragam.
  • Penganalisis gas buang mengadopsi teknologi sensor gas NDIR aliran mikro atau teknologi UV, akurasi pengukuran, resolusi dan presisi tinggi, serta stabilitas yang baik.
  • Tersedia sistem analisis gas laser berkualitas tinggi dan akurat untuk mengukur HCL, HF, H20.COMPONENTS

Subsistem pengukuran partikel

  1. Sensor konsentrasi partikel
  2. Unit perhitungan konsentrasi partikulat (instrumen sekunder)
  3. Sistem pemurnian udara atau sistem pembersihan udara

Subsistem pengukuran gas emisi (termasuk oksigen)

  1. Probe Pengambilan Sampel
  2. Unit pra-perawatan gas
  3. Unit kontrol gas
  4. Gas standar kalibrasi
  5. SO2, NOX, O2 analyzer, HCL, HF, VOC (opsional)
  6. Sistem pasokan gas (unit pembilasan belakang, gas nol satuan)
  7. Tabung berpemanas.

Subsistem pengukuran kondisi gas

  1. Pengukur aliran gas
  2. Alat ukur tekanan gas
  3. Alat pengukur suhu gas
  4. Alat pengukur kelembaban gas

Sistem akuisisi dan pemrosesan data

  1. IPC
  2. Tampilan
  3. Perangkat Lunak

CEMS DIAGRAM

CEMS DIAGRAM

SIMPLE FLUE GAS ANALYSIS SYSTEM INTRODUCTION

Dengan perkembangan industri modern, Berbagai jenis polutan udara akan tidak hanya mengakibatkan serangkaian kerugian ekonomi bagi kesehatan manusia dan lingkungan ekologis. Sistem gas buang online muncul, secara luas digunakan untuk memantau konsentrasi emisi polutan gas, proses pembakaran dan emisi merupakan bagian penting. Sistem memiliki aman, andal, pengambilan sampel nyata, respons cepat, analisis presisi tinggi, konfigurasi dan pemilihan yang terbaik, dan banyak fitur lainnya, pada kenyataannya, kinerja tinggi, keandalan tinggi, sistem analisis perawatan rendah.

APPLICATIONS

Dengan perkembangan industri modern, Berbagai jenis polutan udara tidak hanya akan mengakibatkan serangkaian kerugian ekonomi bagi kesehatan manusia dan lingkungan ekologi. Sistem gas buang online muncul, banyak digunakan untuk memantau konsentrasi polutan gas emisi, pembakaran dan proses emisi merupakan bagian penting. Sistem ini memiliki keamanan, keandalan, pengambilan sampel nyata, respons cepat, tinggi analisis presisi, konfigurasi dan pemilihan yang terbaik, dan banyak lagi fitur lain, pada kenyataannya, kinerja tinggi, keandalan tinggi, rendah sistem analisis perawatan.

Komponen CEMS

5/5 - (2 votes)

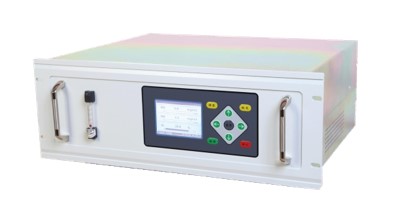

A. ONLINE FLUE GAS ANALYZER

A. ONLINE FLUE GAS ANALYZER

Alat analisa gas buang ini adalah produk analisa gas buang yang dikembangkan sendiri secara independen yang cocok untuk analisis gas on-line dari perlindungan lingkungan domestik dan asing dan lokasi kontrol industri.

Berdasarkan spektrum penyerapan ultraviolet dan prinsip spektrum penyerapan optik diferensial, ia mengadopsi platform teknologi optik yang unik, dan melakukan analisis dan pengukuran on-line untuk konsentrasi gas seperti SO2, NO, O2, H2S, Cl2, NH3, NO2 , CO dan CO2, dll.

Dalam kondisi normal, komponen gas SO2, NO dan O2 diukur dan komponen gas lainnya dapat diperpanjang; satu analyzer dapat secara bersamaan melakukan pengukuran untuk 5 komponen gas secara maksimal.

Produk ini memiliki fitur akurasi dan keandalan pengukuran tinggi, respons cepat, dan cakupan luas yang dapat diterapkan. Semua indeks mencapai atau melampaui indeks produk serupa dalam dan luar negeri

Specifications of the Gas Analyzer

General
Measurement principle SO2, NO and NO2: Ultraviolet differential technology
O2 Electrochemical principle (built-in), and zirconium oxide principle (external)
CO: Electrochemical principle or NDIR technology
CO2: Infrared NDIR technology
Measurement component and range So2: 0~300~3000ppm; 0~100~300ppm; 0~20~100ppm (optional and customizable)
Nox: The same as above
O2 : 0~25%
Measure 5 components at a maximum, range ratio ≥ 1:10
Analog output signal 5´4-20mA, configurable
Analog input signal 3´4-20mA, configurable
3´4-20mA, configurable 6, configurable
Digital output 14, configurable
Power supply Rated voltage: 100V~240VRated power 120W
Operating conditions Ambient temperature: -10℃~50℃; Ambient humidity: 90%RH max, non-condensing
Outline dimension, gross 19-inch*3U*325mm, net weight:12kg, gross weight:25kg
weight and net weight 19- inch*4U*360mm, net weight:17kg, gross weight:31kg
19- inch*4U*385mm, net weight:17kg, gross weight:31kg
Performance
Repeatability 1%
Linearity ±2%F.S.
Zero drift ±2%F.S./week
Span drift ±2%F.S./week
Response time 10 seconds
Standard Gas Condition
Flow rate 1.5 L/min ±0.5 L/min
Pressure The current ambient pressure ±0.1Bar
Temperature -10~50℃
Humidity 95%RH, no dew
Gas for calibratio Zero gas: Dry N2 or air. When in use of zirconia oxygen measurement module, should not be used for zeroing. Span gas: Concentration relative to 90~100% of the measured component range, concentration more than 100% should not be used

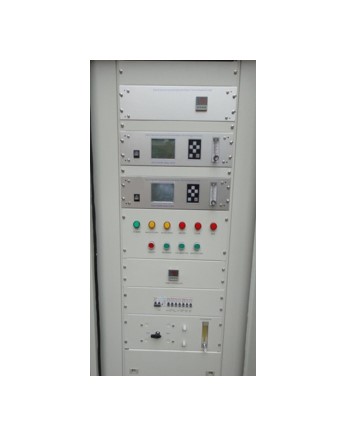

B. ANALYSIS CABINET

B. ANALYSIS CABINET

Specifications
Dimension 1800*800*650mm
Material 2 mm stainless steel
Control system The SIEMENS PLC, automatic control sampling operation
Remove dust Adopt a precision filter and filtration accuracy of 0,1 um
Remove water Using dual compression condenser , rapid cooling
analysis sample gas and realize the automatic drainage.

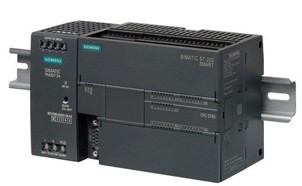

C. PLC (PROGRAMMABLE CONTROLLER)

C. PLC (PROGRAMMABLE CONTROLLER)

Model: SIEMENS S7-200 smart

Function:

  • Sistem analisis kontrol pengambilan sampel, blowback, drainase, kalibrasi dan alarm, untuk mewujudkan sistem analisis otomatis, kurangi perawatan manual.
  • Ada beberapa cara menghubungkan sistem otomasi pabrik, pemantauan jarak jauh peralatan.

D. SAMPLING PROBE FOR GENERAL APPLICATION

D. SAMPLING PROBE FOR GENERAL APPLICATION

Features:

  • Perangkat dan bagian dari kontak sampel semuanya terbuat dari pemrosesan bahan stainless steel 316L, tahan suhu tinggi, ketahanan korosi yang kuat. Dengan penutup hujan dapat melakukan lingkungan kerja di luar ruangan
  • Tubuh pemanas isotermal, dalam desain struktur kompak, suhu pemanasan yang stabil.
  • Elemen filter menggunakan filter keramik SiC, area filter besar, presisi tinggi, pengoperasian sederhana, tanpa memerlukan alat, sangat mempersingkat waktu perawatan, dengan keluaran gas pengambilan sampel dan port pembilasan / kalibrasi kembali.
  • Dengan alarm suhu rendah.
  • Sistem pembersihan filter dengan efisiensi tinggi.

Specifications:

  • Suhu pengambilan sampel tertinggi: 300℃
  • Tekanan Kerja Tertinggi: 5bar
  • Suhu pemanasan ruang sampel: 200 (pengaturan pabrik, suhu dapat disesuaikan)
  • Catu daya: 220VAC 50/60Hz 400W
  • Suhu lingkungan: -20 ~ 80
  • Konsentrasi debu maksimum: 100g/m3
  • Filter keramik: 2 m (opsi akurasi lainnya, 1-10 m
  • Ukuran filter: 150*40/20mm. Kembali using antarmuka: konektor OD8/6
  • Contoh outlet gas: konektor OD8/6
  • Probe pengambilan sampel: 25 * 1200mm / panjang

E. SAMPLING PROBE FOR DUST AND HIGH TEMPERATURE

E. SAMPLING PROBE FOR DUST AND HIGH TEMPERATURE

Specifications:

  • Probe pengambilan sampel baja tahan karat seumur hidup: 3 tahun
  • Flensa terpasang, spesifikasi flensa: DN50 PN1.6
  • Filter probe: filter debu 2 m
  • Katup solenoida tiup internal, probe filter pembersihan diri biasa, tekanan udara tiup adalah 0,4 – 0,6 M Pa
  • Perangkat filter dengan fungsi pemanasan otomatis dan suhu pemanasan 120 , untuk mencegah kondensasi kelembaban
  • Suhu sampel gas: ≤800℃Suhu pengambilan sampel tertinggi: 300℃

F. DUAL COMPRESSED GAS CONDENSER

F. DUAL COMPRESSED GAS CONDENSER

Technical parameters:

  • Daya: AC 220V
  • Pendingin kompresor bebas fluor
  • Sampel titik embun masuk gas: 80℃ maks
  • Contoh titik embun outlet gas: 5℃
  • Kondensasi dua tahap, cocok untuk dua tabung pertukaran panas
  • Sistem yang berlaku: kadar air sampel gas yang besar, memerlukan pendinginan yang cepat, Sistem yang tidak tahan ledakan

G. HEATED TUBE

G. HEATED TUBE

Electrical Specifications:

  • Konsumsi daya saluran berpemanas suhu yang membatasi diri adalah 15-35W/m (10℃), konsumsi daya saluran berpemanas suhu sedang adalah 40-60W/m, konsumsi daya suhu tinggi adalah 40-60
  • Nilai tegangan: 220V
  • Panjang maksimum pemanasan terus menerus kurang dari 100m, di atas 100m memerlukan perawatan khusus
  • Dengan nilai arus 30 A pemutus sirkuit jika panjang tabung komposit 15m, harus dilengkapi dengan saluran pemanas suhu pembatas sendiri
  • Pembatas aliran otomatis HY01-B-220/35-100 (disediakan tambahan)

Thermal Index

  • Pada suhu sekitar -20 , kecepatan angin 15m / s, ban dalam untuk mempertahankan suhu pada 40- 120℃
  • Tabung pengambilan sampel tahan terhadap asam, korosi alkali, kekuatan tekan 1.0Mpa non-disclosure (dalam kondisi normal)
  • abung pengambilan sampel bekerja jangka panjang pada <200 suhu

H. SAMPLING PUMP

  • A. Aliran: 5.5L / mnt
  • Catu daya: AC220V, 60W
  • Tekanan kerja: -160mbar—2.5bar
  • Antarmuka: G1/4”

I. FILTER

Technical parameters:

  1. Special process glass, anti-corrosion and more easy to

replace filter

  1. The base material PTFE
  2. Ceramic filter filtering accuracy 1um
  3. Bottom can be connected to a peristaltic pump or

F.   HEATED TUBE

Electrical Specifications:

  1. Self-limiting temperature heated line power consumption is 15-35W/m (10℃), the medium temperature heated line power consumption is 40- 60W/m, high temperature power consumption is 40- 60
  2. Rated voltage: 220V
  3. Maximum length of continuous heating of less than 100m, above 100m require special treatment
  4. With a current value of 30 A circuit breaker if the composite tube length 》15m, shall be equipped with self-limiting temperature heated line
  5. Automatic flow restrictor HY01-B-220/35-100 (additionally provided)

Thermal Index

  1. Pada suhu sekitar -20 , kecepatan angin 15m / s, ban dalam untuk mempertahankan suhu pada 40- 120℃
  2. Tabung pengambilan sampel tahan terhadap asam, korosi alkali, kekuatan tekan 1.0Mpa non-disclosure (dalam kondisi normal)
  3. Tabung pengambilan sampel bekerja jangka panjang pada <200 suhu kelembaban alarm

J. SOLENOID VALVE

Technical parameters:

  • Catu daya: AC 220V
  • Dasar baja tahan karat
  • Membran tahan korosi,
  • Bahan Viton atau PTFE
  • Antarmuka:G1/4”

K. ALARM UNIT (OPTIONAL)

K. ALARM UNIT (OPTIONAL)

Sensor alarm aliran Parameter teknis:

  • Catu daya: DC24V
  • Pemasangan klem
  • Sakelar peka cahaya

Sensor alarm aliran Parameter teknis:

Sensor alarm kelembaban Parameter teknis:

  • Catu daya: DC24V
  • Saklar kontak
