Cara Menggunakan Alat Pengukur Ion Natrium

Pada artikel kali ini admin akan memberikan langkah bagaimana cara menggunakan alat pengukur Ion Natrium yaitu alat yang bernama “BANTE 321-Na Portable Sodium Ion Meter“, Untuk mengetahui lebih lengkap tentang cara penggunaan alat pengukur ion tersebut silahkan anda simak pembahasannya berikut ini.

Pendahuluan

Manual ini memberikan panduan langkah demi langkah untuk membantu Anda mengoperasikan meteran, harap baca petunjuk berikut dengan cermat sebelum digunakan.

Membongkar alat

Sebelum membongkar, pastikan bahwa lingkungan kerja saat ini memenuhi kondisi berikut:

• Kelembaban relatif kurang dari 80 %.
• Suhu sekitar lebih besar dari 0°C dan kurang dari 60°C.
• Tidak ada potensi interferensi elektromagnetik.

Daftar berikut menjelaskan komponen standar meteran. Setelah membongkar, silakan periksa semua komponen sudah lengkap. Jika ada yang rusak atau hilang, silahkan hubungi kami.

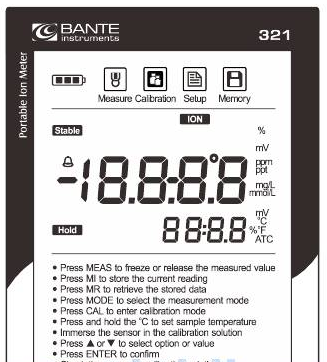

Penjelasan Layar

Berikut ini adalah tampilan layar alat pengukur ion natrium BANTE 321-Na Portable Sodium Ion Meter.

Keterangan Icon/Tombol di layar:

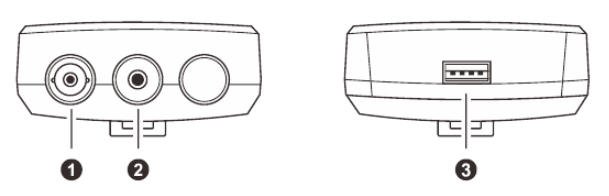

Konektor

INDEX:

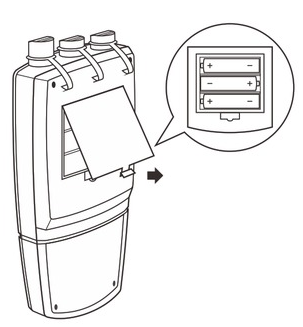

Cara Memasang Baterai

1. Lepaskan penutup baterai dari bagian belakang meteran.
2. Masukkan tiga baterai AA ke dalam kompartemen baterai, perhatikan polaritasnya.
3. Pasang kembali penutup baterai ke posisi semula. Instalasi selesai.

*Note

Ketika baterai habis, meteran memungkinkan menggunakan adaptor daya DC5V dengan kabel USB untuk catu daya. CATATAN, keluarkan baterainya.

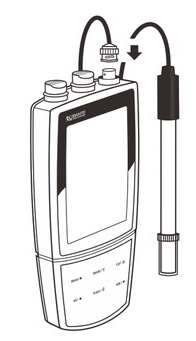

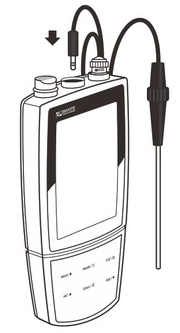

Cara Menghubungkan Sensor

1. Keluarkan elektroda selektif ion dari kemasan. Masukkan konektor ke dalam soket konektor BNC pada meteran, putar dan dorong konektor searah jarum jam hingga terkunci. Setelah koneksi selesai, JANGAN tarik kabelnya. Selalu pastikan konektor dalam keadaan bersih dan kering.
2. Masukkan konektor pengukur suhu ke dalam soket konektor yang sesuai. Pastikan konektor terpasang sepenuhnya.

Langkah Sebelum Digunakan

Sebelum menggunakan alat BANTE 321-Na Portable Sodium Ion Meter silahkan baca terlebih dahulu langkah berikut ini.

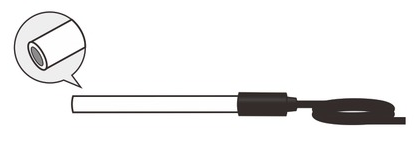

1. Lepaskan tutup pelindung dari bagian bawah elektroda selektif ion.
2. Rendam elektroda dalam larutan standar 100ppm setidaknya selama 20 menit.

Cara Menghidupkan dan Mematikan Pengukur

1. Tekan meas kunci untuk menyalakan meteran, layar menunjukkan nilai terukur.
2. Tekan dan tahan tombol meas kunci selama 5 detik, meteran akan mati.

*Note

Untuk mengaktifkan fitur Mati Otomatis, lihat bab MENU PERSIAPAN.

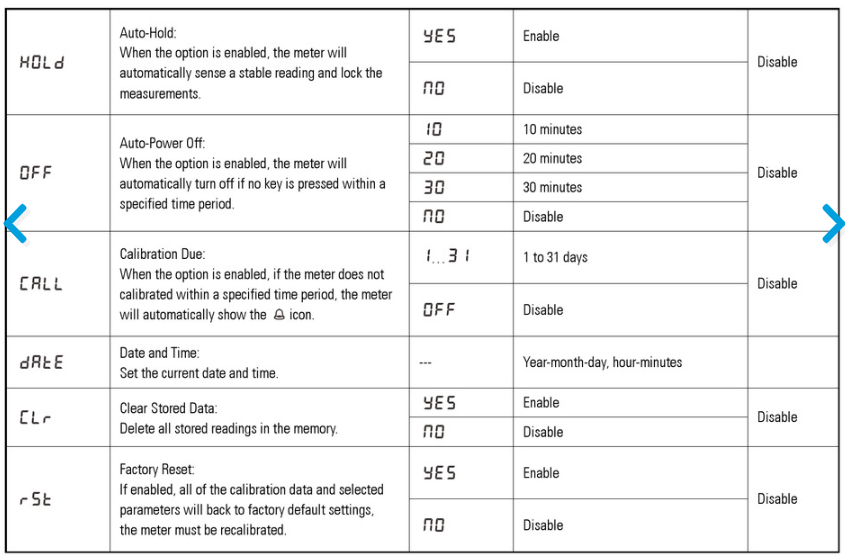

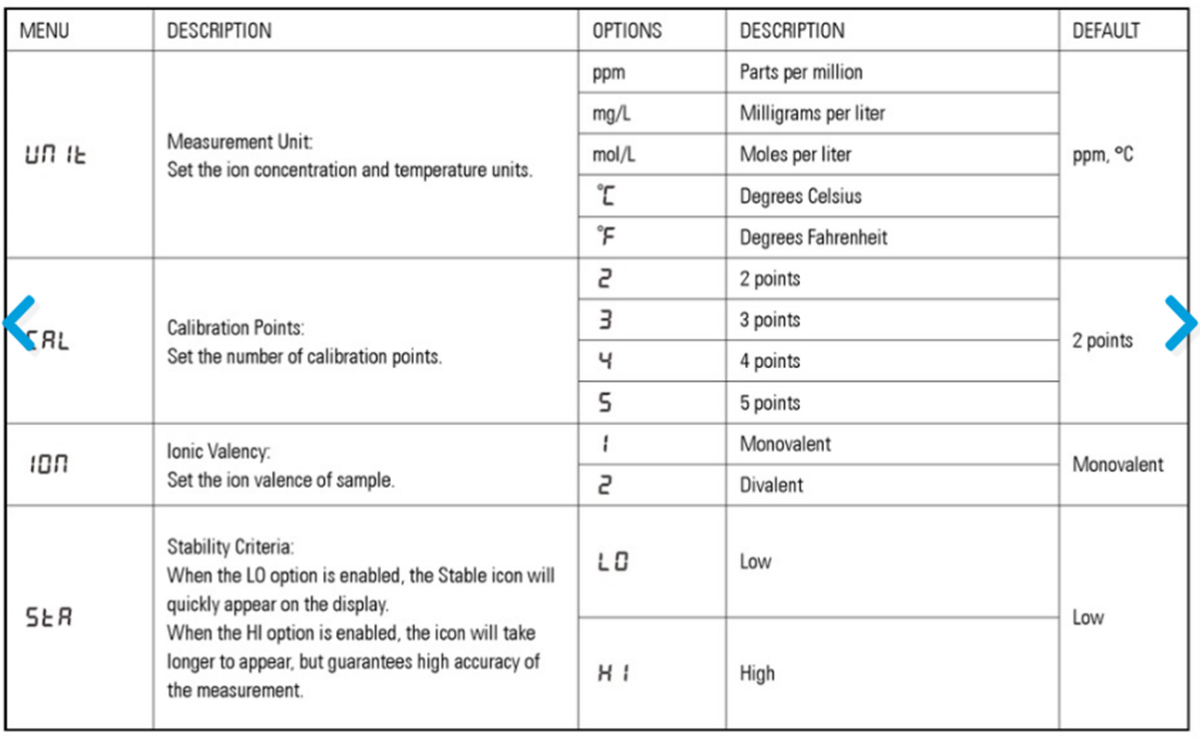

Penjelasan Menu pengaturan

Pengukur ion portabel Bante321 berisi menu pengaturan terintegrasi yang digunakan untuk menyesuaikan opsi yang ditampilkan untuk memenuhi persyaratan pengukuran. Tabel berikut menjelaskan fungsi item menu.

INDEX:

Kompensasi Suhu

Untuk mendapatkan hasil pengukuran yang akurat, sebaiknya standar dan sampel diukur pada suhu yang sama. Jika Anda perlu mengaktifkan kompensasi suhu, ikuti langkah-langkah di bawah ini.

1. Kompensasi Suhu Otomatis

Hubungkan probe suhu ke meteran (Lihat halaman 4 “Menghubungkan Sensor”). Ikon ATC segera muncul di layar, pengukur sekarang dialihkan ke mode kompensasi suhu otomatis.

2. Kompensasi Suhu Manual

Jika pengukur tidak mendeteksi pemeriksaan suhu, ikon ° C akan muncul di layar yang menunjukkan bahwa pengukur dialihkan ke mode kompensasi suhu manual. Untuk mengatur nilai suhu sampel, ikuti langkah-langkah di bawah ini.

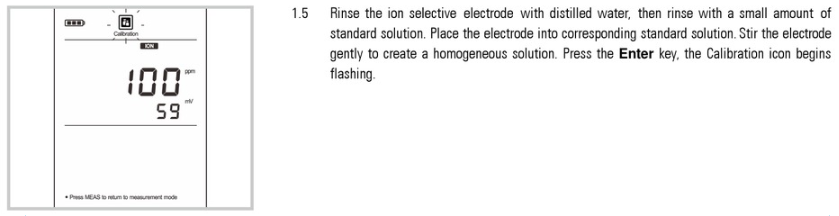

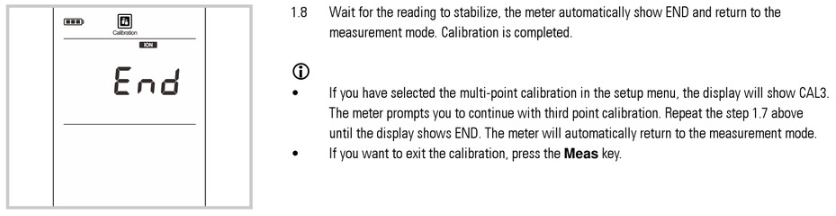

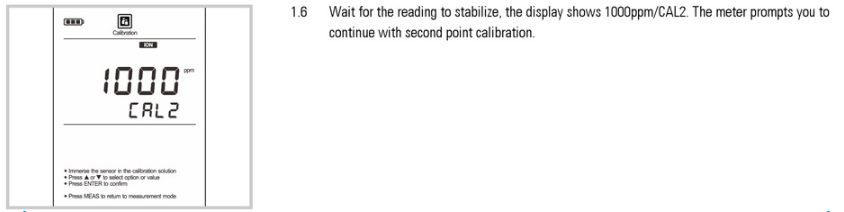

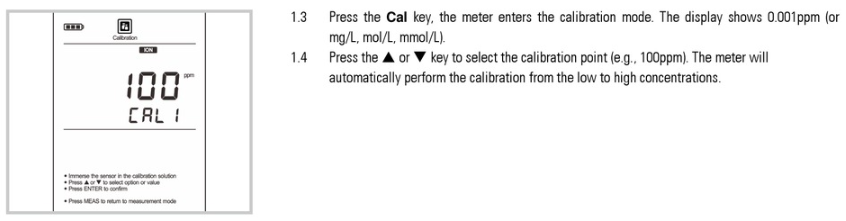

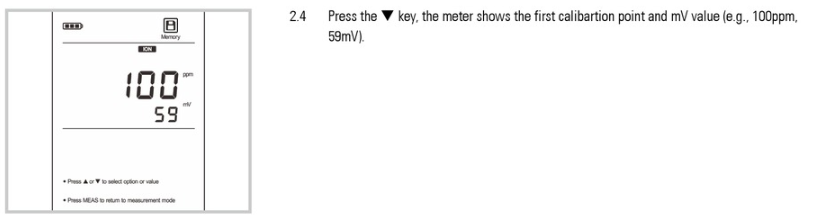

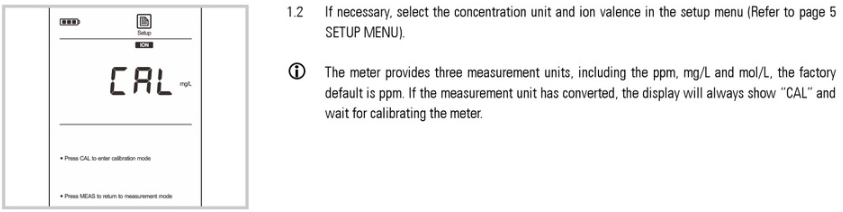

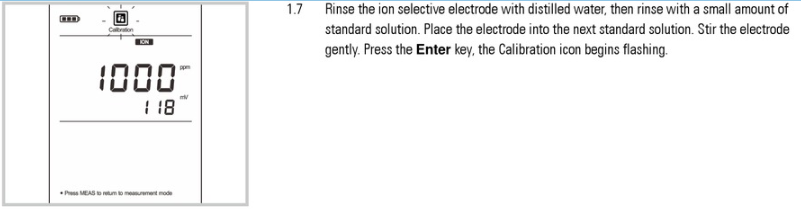

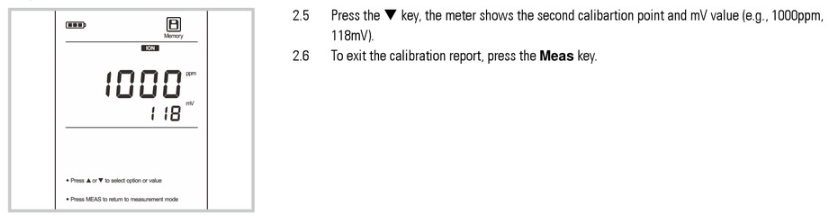

Cara Kalibrasi Konsentrasi Ion

Pengukur ion portabel Bante321 mampu mengkalibrasi ion 2 hingga 5 titik dengan larutan standar, titik kalibrasi yang tersedia mencakup opsi berikut.

Untuk mendapatkan hasil pengukuran yang akurat, sebaiknya tambahkan pengatur kekuatan ionik ke semua standar dan sampel. Penambahan khas akan menjadi 2ml ISA ke 100ml standar dan sampel. Jika pengukur tidak dikalibrasi atau kalibrasi tidak berhasil, tampilan akan selalu menunjukkan 0,000. Selama kalibrasi, pastikan titik kalibrasi yang dipilih mencakup kisaran sampel yang diantisipasi.

3. Cara Kalibrasi Suhu

Selama proses pengukuran, jika pembacaan suhu yang ditampilkan berbeda dari termometer yang akurat, meteran perlu dikalibrasi.

1. Hubungkan probe suhu ke meteran dan masukkan ke dalam larutan dengan suhu akurat yang diketahui.
2. Tekan dan tahan tombol derajat Ceclius selama 3 detik untuk masuk ke mode pengaturan suhu.
3. Tekan tombol atas atau bawah untuk mengatur nilai suhu.
4. Tekan tombol enter untuk konfirmasi. Kalibrasi selesai.

Pengukuran Konsentrasi Ion

Sebelum mengukur, pastikan suhu sampel sama dengan larutan standar, kesalahan maksimum harus dikontrol dalam 1° C. Untuk pengukuran tingkat rendah atau sampel mengandung ion interferensi, tambahkan pengatur kekuatan ionik ke sampel dan gunakan gelas plastik yang diperlukan adalah

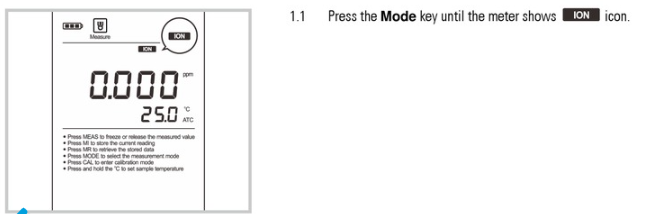

1. Tekan tombol mode hingga layar menampilkan ikon ion.
2. Bilas elektroda selektif ion secara menyeluruh dengan air suling. Tempatkan elektroda ke dalam larutan sampel, aduk elektroda dengan lembut. Catat nilai terukur tema saat pembacaan stabil.

Pengukuran mV

Tekan tombol Pindah sampai meteran menunjukkan satuan pengukuran “mV”.

Bilas elektroda secara menyeluruh dengan air suling. Tempatkan elektroda ke dalam larutan sampel. Catat nilai terukur saat pembacaan stabil.

Tahan Otomatis

Pengukur ion portabel Bante321 memiliki fungsi Tahan Otomatis. Jika diaktifkan, meteran akan secara otomatis merasakan pembacaan yang stabil dan mengunci pengukuran, ikon TAHAN muncul di layar. Jika dinonaktifkan, tekan themeasuring.

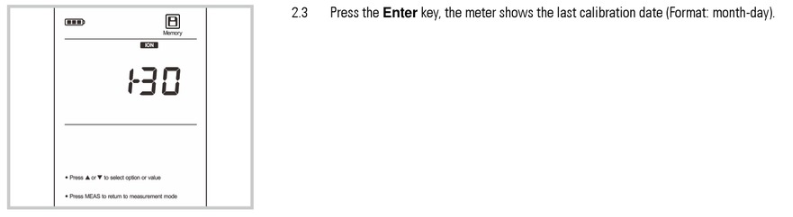

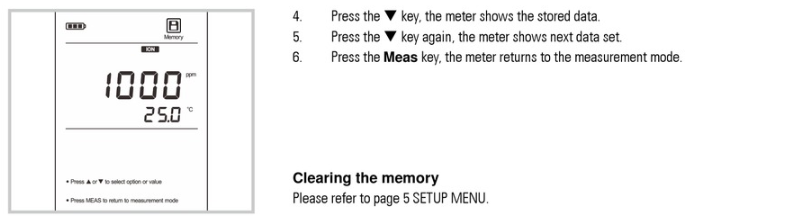

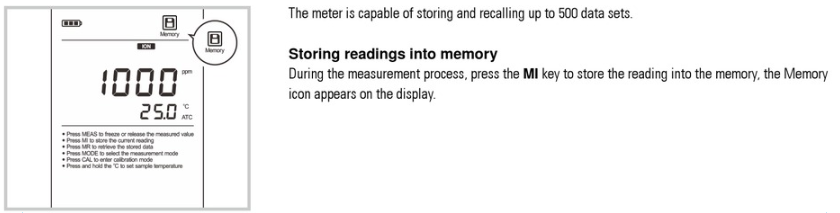

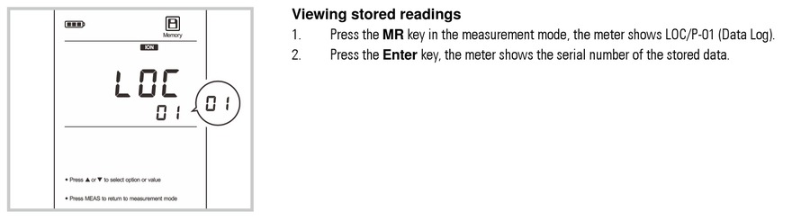

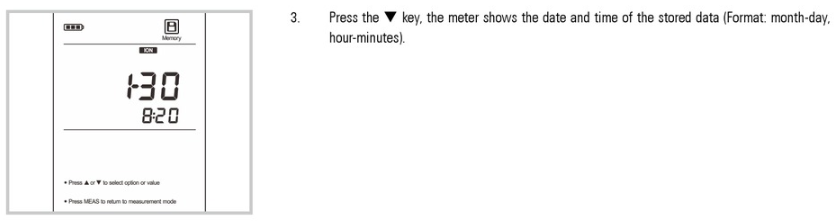

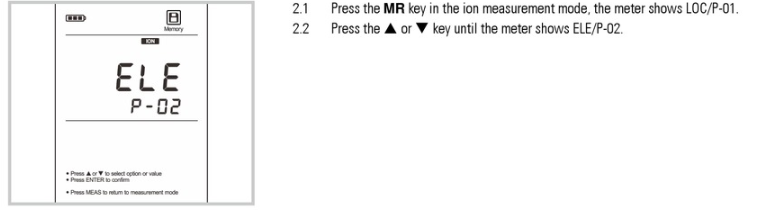

Menyimpan dan Memanggil Data

Komunikasi

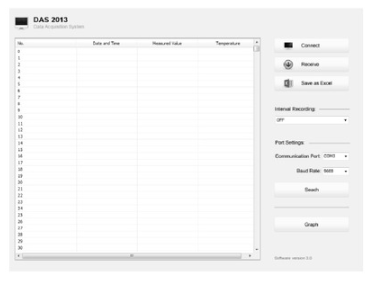

Bante Instruments menyediakan Sistem Akuisisi Data yang dapat digunakan untuk mentransfer data, menerima nilai pengukuran atau mengimpor data ke Excel. Anda dapat mengunduh perangkat lunak ini dari situs web resmi kami di www.bante-china.com. Sebelum menginstal, pastikan sistem operasi Windows 7/8/10 telah terinstal di komputer Anda.

1. Menerima data

1. Hubungkan kabel USB ke meteran dan komputer. Klik ikon DAS, sistem akan secara otomatis memindai port komunikasi yang tersedia dan menampilkan kotak tema “Found a port on your computer”.
2. Klik tombol OK, aplikasi dimulai.

3. Klik tombol CONNECT, layar menunjukkan “Port terhubung” menunjukkan bahwa komunikasi antara meteran dan komputer telah terjalin.
4. Klik tombol OK untuk konfirmasi.
5. Klik tombol RECEIVE, data yang disimpan secara otomatis ditransfer ke komputer.

2. Perekaman interval

Fungsi ini digunakan untuk merekam nilai pengukuran dalam jangka waktu yang ditentukan.

1. Klik tombol PEREKAM INTERVAL dan pilih opsi waktu.
2. Klik tombol MENERIMA, nilai terukur akan otomatis terkirim ke lembar data.

*Note

1. Data pertama membutuhkan 1 menit untuk ditampilkan di layar.
2. Jangan menekan tombol apapun pada meteran selama mode Perekaman Interval, itu akan menyebabkan gangguan komunikasi.

3. Modus grafik

Fungsi ini digunakan untuk melihat variasi parameter yang diukur secara terus menerus.

Klik tombol GRAFIK, layar langsung menampilkan grafik kurva. Untuk keluar dari mode saat ini, klik

4. Buat file excelnya

Ketika transfer selesai, klik tombol SIMPAN SEBAGAI EXCEL, nilai terukur dalam lembar data akan secara otomatis dikonversi ke file Excel.

*Note

Setelah perangkat lunak ditutup, semua data yang diterima akan hilang dan tidak dapat dipulihkan.

Perawatan dan Pemeliharaan Elektroda

1. Pastikan elektroda selektif ion dicuci bersih dengan air suling setelah digunakan.
2. JANGAN menggores membran sensitif pada elektroda.
3. Jika Anda tidak menggunakan elektroda dalam waktu lama, simpan elektroda di tempat yang kering, sejuk, dan berventilasi baik.

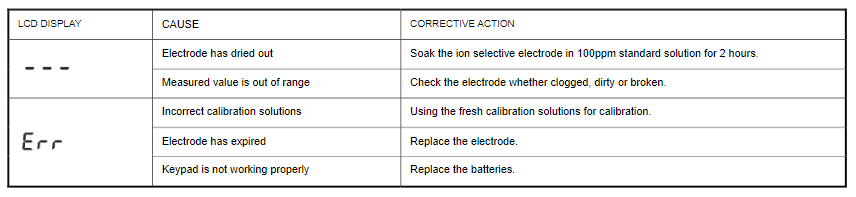

1. Troubleshooting

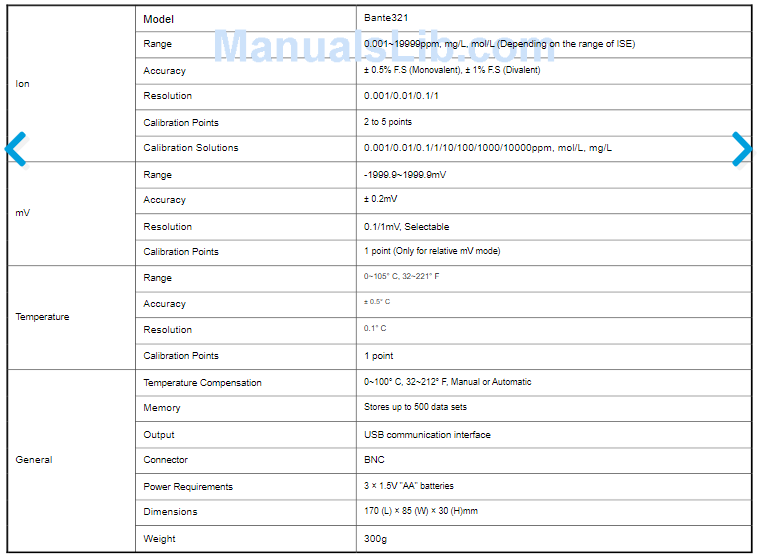

2. Specifications

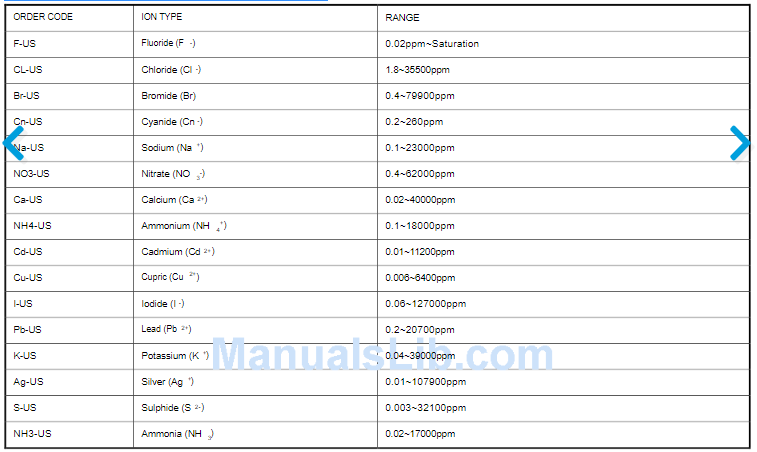

Addendum 1: Ion Selective Electrode Selection Guide

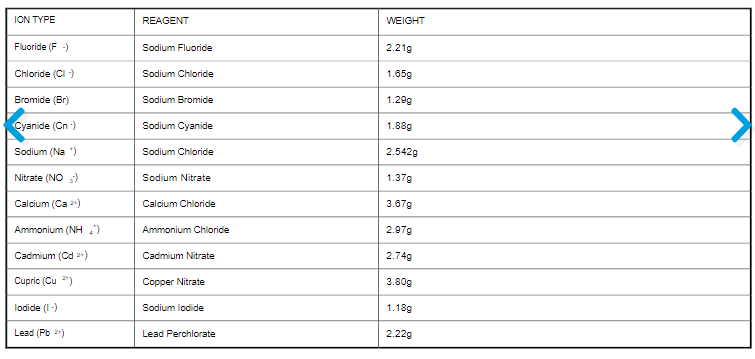

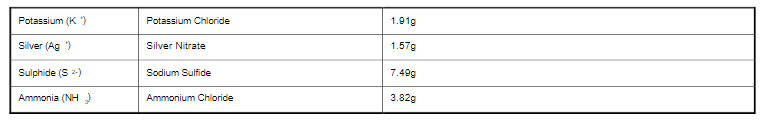

Addendum 2: Preparation of Ion Standard Solutions (1000ppm)

Untuk menyiapkan larutan ini, isi setengah labu ukur 1 liter dengan air suling dan tambahkan reagen tingkat analitis di bawah ini.

Putar labu perlahan untuk melarutkan reagen dan isi sampai tanda dengan air suling. Tutup labu dan terbalik beberapa kali untuk mencampur larutan.

3. Pernyataan Zat Berbahaya

Bante Instruments berkomitmen untuk mengurangi dan akhirnya menghilangkan semua zat berbahaya baik dalam proses manufaktur maupun produk jadi yang kami suplai. Kami memiliki program manufaktur dan pengadaan yang aktif untuk meminimalkan dan menghilangkan penggunaan logam berat berbahaya seperti kadmium, timbal, merkuri dan sejenisnya. Teknologi baru dan parameter desain juga mempromosikan upaya ini dan kami berharap untuk memiliki sedikit atau tidak ada bahan seperti itu dalam produk kami di tahun-tahun mendatang. Kami menyambut saran pelanggan kami tentang cara mempercepat upaya ini.

4. Jaminan

Masa garansi untuk meteran adalah satu tahun sejak tanggal pengiriman. Garansi di atas tidak mencakup solusi sensor dan kalibrasi. Di luar garansi, produk akan diperbaiki berdasarkan biaya. Garansi pada meteran Anda tidak berlaku untuk kerusakan yang diakibatkan oleh:

1. Pemeliharaan yang tidak tepat atau tidak memadai oleh pelanggan.
2. Modifikasi atau penyalahgunaan yang tidak sah.
3. Pengoperasian di luar spesifikasi lingkungan produk.

Untuk informasi lebih lanjut, silakan lihat informasi alat tersebut dibawah ini untuk anda yang ingin membeli produknya.

Beli alat pengukur Portable Sodium Ion Meter

BANTE 321-Na Portable Sodium Ion Meter adalah alat pengukur ion natrium portabel profesional, cocok untuk outdoor aplikasi, akurasi: 0,5% F.S.

1. Fitur alat

• Pengukur ion natrium portabel profesional dilengkapi dengan layar LCD dengan lampu latar.
• Kalibrasi 2 hingga 5 poin dari konsentrasi rendah ke tinggi.
• 8 titik kalibrasi konsentrasi yang dapat dipilih, termasuk 0,001 hingga 10000.
• Unit konsentrasi yang dapat dipilih – ppm, mg/L dan mol/L.
• Diagnosis elektroda otomatis menunjukkan titik dan kemiringan kalibrasi.
• Kompensasi suhu otomatis memastikan pembacaan yang akurat di seluruh rentang.
• Pembacaan konsentrasi ion langsung menyederhanakan proses pengukuran.
• Fungsi Baca Otomatis mendeteksi dan mengunci titik akhir pengukuran.
• Kalibrasi karena alarm meminta pengguna untuk mengkalibrasi meteran secara teratur.
• Auto-Power Off secara efektif menghemat masa pakai baterai.
• Menu pengaturan memungkinkan pengaturan jumlah titik kalibrasi, kriteria stabilitas, unit suhu, tanggal dan waktu, dll.
• Fungsi reset secara otomatis melanjutkan semua pengaturan kembali ke setelan pabrik.
• Memori yang diperluas menyimpan atau memanggil hingga 500 set data.
• Antarmuka komunikasi USB untuk transfer data atau menghubungkan adaptor daya ke meteran.

3. Spesifikasi alat

Ion Concentration
Range	1×10 to 1M, 0.1 to 23000ppm
Resolution	0.001, 0.01, 0.1, 1
Accuracy	±0.5% F.S.
Calibration Points	2 to 5 points
Calibration Solutions	0.001, 0.01, 0.1, 1, 10, 100, 1000, 10000
Measurement Units	ppm, mg/L, mol/L, mmol/L
mV
Range	±1999.9mV
Resolution	0.1mV
Accuracy	±0.2mV
General Specifications
Temperature Compensation	0 to 100°C/32 to 212°F, manual or
Stability Criteria	Low or high
Calibration Due Alarm	1 to 31 days or off
Auto-Power Off	10, 20 or 30 minutes after last key
Memory	Stores up to 500 data sets
Output	USB communication interface
Connector	BNC, 3.5mm jack socket
Display	Custom LCD (80×60mm)
Power	3×1.5V AA batteries or DC5V power
Battery Life	Approximately 150 hours (turn off the
Dimensions	170(L)×85(W)×30(H)mm
Weight	300g
