Penjelasan Alat GASHAWK TX7000 Trolex
GasHawk Personal Gas Monitor adalah monitor gas pribadi genggam untuk perlindungan keselamatan personel yang bekerja di area yang berpotensi berbahaya.
1. Fitur Alat GASHAWK TX7000 Trolex
- Konstruksi tahan benturan dengan housing tahan goncangan tangguh yang disegel ke perlindungan masuknya IP67 • Port gas dan sounder yang sepenuhnya disegel
- Baterai Lithium Ion Prismatik yang dapat diisi ulang dengan pengisian nirkabel otomatis
- Paket baterai yang aman secara intrinsik hot-swap yang dapat diganti di area berbahaya
- Dua dorongan push-buttons untuk kontrol intuitif semua fungsi lapangan
- Hingga enam sensor gas dalam pilihan kombinasi gas beracun dan mudah terbakar
- Indikator peringatan alarm LED sudut lebar intensitas tinggi dan alarm terdengar keras keduanya dimodulasi untuk menandakan tingkat keparahan alarm
- Inframerah, non -komunikasi transfer data kontak
- Opsi dengan pompa pengambilan sampel jarak jauh terintegrasi untuk peringatan masuk ruang terbatas
- Layar LCD besar berdefinisi tinggi yang menyala memberikan pembacaan yang cerah, jelas, dan antarmuka pesan yang intuitif
- Aplikasi HawkEye PC untuk pengunduhan log data dan spreadsheet penyiapan
- Kompensasi tekanan atmosfer aktif
- Pencatatan data otomatis hingga 64 hari
2. Fungsi Alat GASHAWK TX7000 Trolex
- Mode pembacaan titik atau pembacaan berkelanjutan
- Auto Zero
- Dua alarm gas titik setel independen yang dapat disetel untuk TINGGI dan RENDAH dengan pemilihan fungsi untuk setiap saluran
- Retensi sinyal Peak
- Perhitungan STEL dan TWA otomatis seperti yang ditentukan oleh EH40 dengan peringatan alarm
- Pencatatan data berkelanjutan dengan stempel waktu dan tanggal serta catatan acara
- Jam waktu dan kalender dengan tampilan
- Pilihan bahasa sesuai spesifikasi
- Perintah otomatis untuk uji mendadak dan kalibrasi jatuh tempo
- Kontrol penyiapan yang dilindungi kata sandi
- Manajemen baterai aktif untuk pengisian daya berkelanjutan, tampilan konten, dan alarm peringatan kondisi
- Alarm fungsi pompa
- Bunyi bip dan lampu kilat yang meyakinkan
3. Aksesoris Alat GASHAWK TX7000 Trolex
- Pengisi daya baterai nirkabel yang ditenagai dari catu daya listrik tegangan universal
- Stasiun pengisian multi-arah dalam format vertikal atau horizontal
- Stasiun uji benturan dengan tombol aplikasi gas untuk pengujian respons gas yang nyaman dan cepat – dapat digunakan di area berbahaya yang tunduk pada peraturan setempat
- Stasiun dok universal – semua fungsi pendukung dalam satu paket yang nyaman; uji benturan, pengisian daya nirkabel kalibrasi, dan tautan data inframerah untuk pengaturan yang diterapkan PC atau unduhan log data
- Rangkaian lengkap aksesori pembawa
4. Kredensial Alat GASHAWK TX7000 Trolex
Sertifikasi internasional untuk digunakan di pertambangan bawah tanah dan area berbahaya industri dengan perlindungan EMC.
Informasi Teknis Alat GASHAWK TX7000 Trolex
Berikut ini adalah informasi teknis alat tersebut diantaranya adalah sebagai berikut :
| Operating temperature | -20°C to +50°C | |
| Storage temperature | -20°C to +60°C | |
| Humidity | 0 to 95% RH (non-condensing) | |
| Pressure | 800 mBar to 1100 mBar ambient | |
| Housing | Moulded polymer with integral resilient over-mould | |
| Ingress protection | IP67 | |
| Nett weight | 350g, 375g with pump | |
| Dimensions | L156 x W75 x H35 | |
| Battery | Sealed prismatic Lithium Ion with wireless charging. Hotswap intrinsically safe battery pack can be changed in the hazardous area | |
| Display | 52mm x 42mm high definition graphic LCD with automatic power-down and LED rear illumination | |
| Controls | Two sealed push-buttons for all field functions, profiled for operation with gloved hands | |
| Alarms | - Flashing wide-angle LED indicator and audible alarm, modulated indication of gas risk present | |
| - Audible alarm 95dB at 300mm | ||
| - Low battery warning | ||
| - Confidence tone and flash at user defined interval with green flashing LED indicatorgreen | ||
| - Calibration and bump test due prompt | ||
| - STEL and TWA preset alarms | ||
| Data functions | - Automatic data log of sensor signals, alarm events and parameter changes; 30-64 days dependant on configuration | |
| - Real-time clock and display showing HH:MM | ||
| - Language options to user specification | ||
| - Peak signal retention for each gas sensor | ||
| - STEL and TWA auto calculation with prescribed alarm level in accordance with EH40 standards | ||
| Pressure compensation | Active atmospheric pressure compensation for the O2, Co2 and infrared Ch4 sensors | |
| T90 response time | 30 seconds nominal (dependent on the gas type) | |
| Setup functions | - Calibrate ZERO and SPAN | - Alarm level 1 and alarm level 2 |
| - Continuous ON mode selection | - Password security protection | |
| - Display invert | - Auto ZERO enable | |
| - Gas units of display | - Calibration alert interval | |
| - Bump test alert interval | - Disable a gas sensor | |
| - Main display format | - Confidence alert | |
| - Date and time | - Language options | |
| - STEL/TWA function | - LEL equivalence | |
| PC Communications | HawkEye PC application for USB data exchange when the GasHawk is loaded into a TX7005 Universal Docking Station. | |
| - GasHawk cloning | - Data log download | |
Informasi Teknis Alat GASHAWK TX7000 Trolex
Fungsi pengaturan:
- Kalibrasi NOL dan SPAN
- Alarm level 1 dan alarm level 2
- Pemilihan mode ON terus menerus
- Perlindungan keamanan kata sandi
- Tampilan terbalik
- Auto ZERO aktif
- Unit tampilan gas
- Interval peringatan kalibrasi
- Interval peringatan uji benturan
- Nonaktifkan sensor gas
- Format tampilan utama
- Peringatan keyakinan
- Tanggal dan waktu
- Pilihan bahasa
- Fungsi STEL/TWA
- kesetaraan LEL
Komunikasi PC:
Aplikasi HawkEye PC untuk pertukaran data USB saat GasHawk dimuat ke dalam Stasiun Docking Universal TX7005.
- Kloning GasHawk
- Unduhan log data
- Analisis data historis
- Catatan layanan
- Permintaan cetakan
Diagnostik:
- Tampilan sensor gas individu
- Indikator jatuh tempo kalibrasi
- Indikator jatuh tempo uji coba dengan sisa hari
- Indikator jatuh tempo layanan dengan sisa hari
- Daya baterai tersisa
- Tes alarm
- Laporan uji gas
- Kesalahan sensor
- Kesalahan LED
- Kesalahan terdengar
- Gangguan getaran
- Pompa gagal
Pilihan produk:
Penggunaan Alat GASHAWK TX7000 Trolex
Berikut ini adalah beberapa persiapan atau langkah-langkah yang harus dilakukan ketika anda setelah membeli produk.
1. Isi Paket

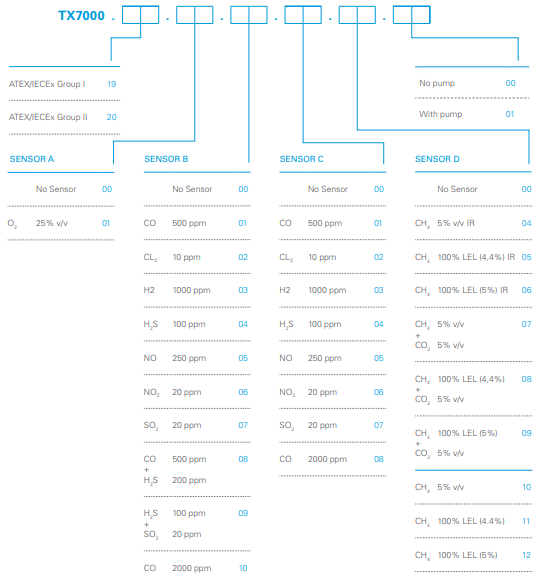

No Pump : TX7000.xx.xx.xx.xx.xx.00
- 1 x instrumen GasHawk : Lengkap dengan baterai
- 1x Test gas hood dengan flexible tube – 1m long
- 1x Workwear clip
- 1x User manual
Catatan*
1. Periksa apakah susunan sensor gas pada instrumen sudah benar untuk mengantisipasi risiko gas.
2. Lihat susunan sensor gas di TAMPILAN UTAMA saat instrumen dinyalakan.
With Pump TX7000.xx.xx.xx.xx.xx.01
Item tambahan termasuk:

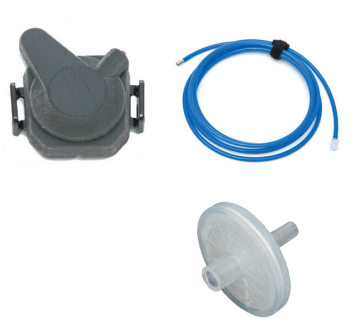

- 1x Pump hood complete
- 1x 3m panjang tabung hisap FKM fleksibel dengan alat kelengkapan
- 1x Hydrophobic line filter

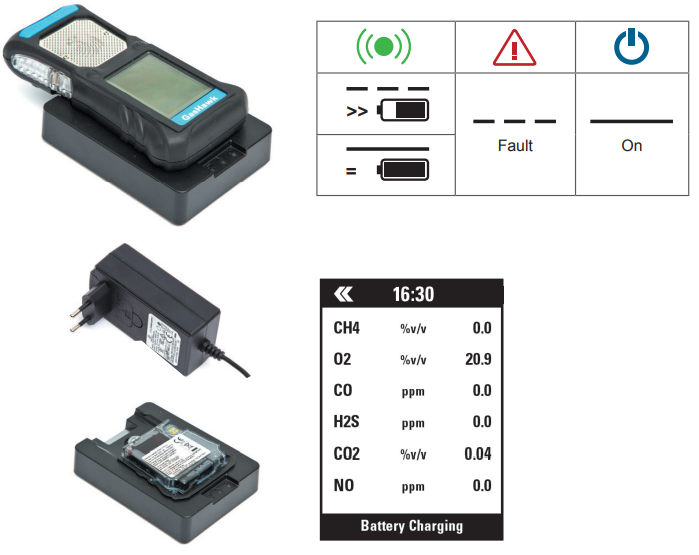

2. Cara mengisi Baterai
Charger type:
- TX7001 Charger
- TX7005 Universal Docking Station
Power supply: Universal mains power supply 90 – 265V AC 50/60Hz 250mA
Initial charge: 10 hours
Routine charge: 6 hours
Charge cycles: 500 approx
Catatan*
1. Isi daya secara berkala untuk menjaga kondisi baterai
2. GasHawk dapat dipasang ke dok pada siaga pengisian daya permanen
3. Hanya pengisi daya Trolex GasHawk yang dapat digunakan
4. Jangan mengisi daya di area berbahaya
5. Peraturan transportasi mengharuskan paket baterai cadangan TX7010 harus dikirim dalam keadaan kosong sepenuhnya . Isi daya sebelum digunakan.
6. Baterai cadangan sebaiknya disimpan dalam kondisi pengisian daya rendah
3. Cara mengganti Baterai

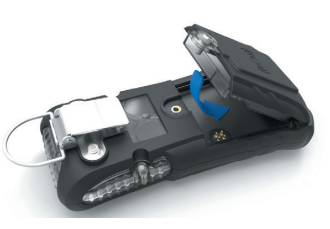

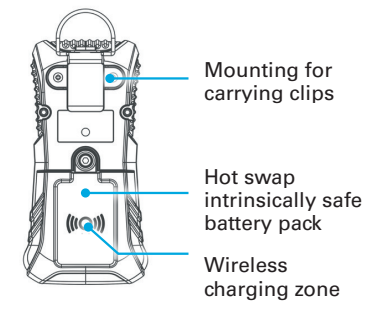

Untuk bagaimaca caranya mengganti baterai alat personal gas monitor ini anda bisa melihat di gambar berikut ini:
4. Mengubah Waktu atau Jam
Jam dan kalender mungkin perlu diperbarui.
Kontrol dan Indikator Alat

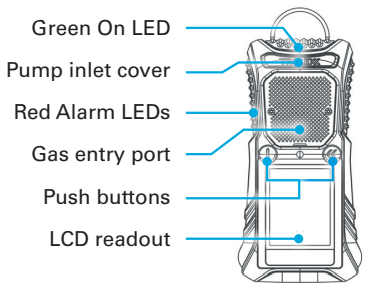

1. Layout Alat

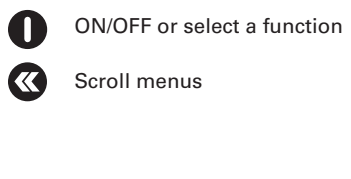

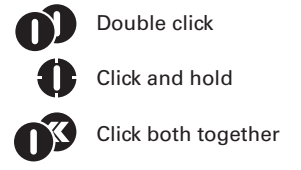

2. Tombol Fungsi Utama

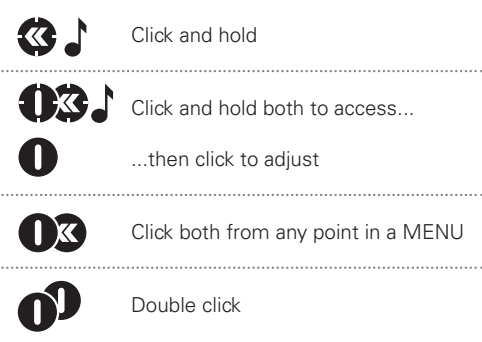

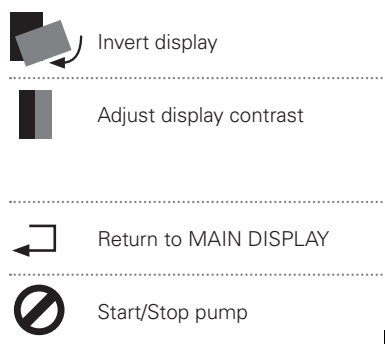

3. Fungsi tombol Short-cut
Cara pengoperasian Alat

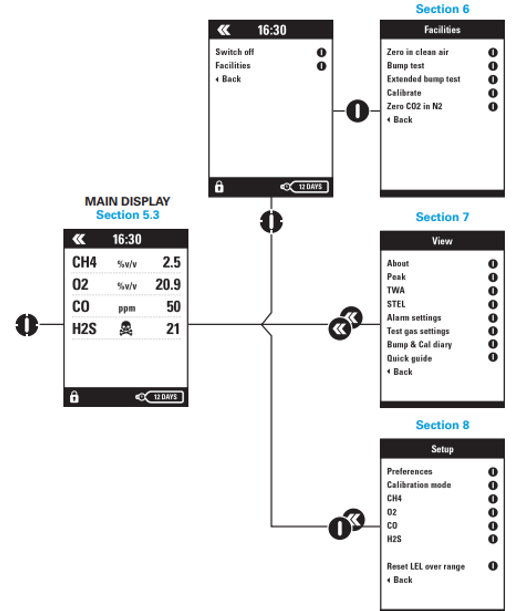

1. Menu map

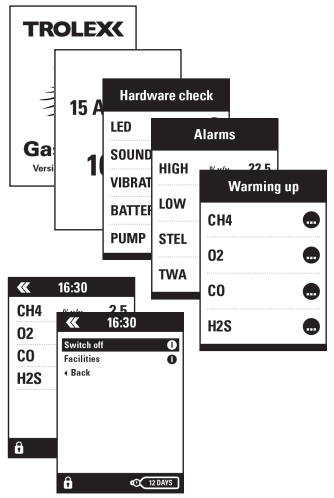

2. Switch On/Off
- Daftar periksa kondisi perangkat keras
- Pengaturan alarm untuk setiap sensor
- Pemanasan sensor
- Tampilan utama
Catatan*
1. Urutan sakelar ON mungkin terganggu oleh pesan FAULT.
2. Jika BUMP TEST atau CALIBRATE telah DIMANFAATKAN, pengoperasian instrumen lebih lanjut akan ditangguhkan dan layar FASILITAS ditampilkan untuk resolusi.
3. Auto zero in clean air dapat terjadi dalam urutan yang telah diatur sebelumnya
4. Urutan CONDITION CHECK tidak akan berfungsi jika baterai kurang dari 50%

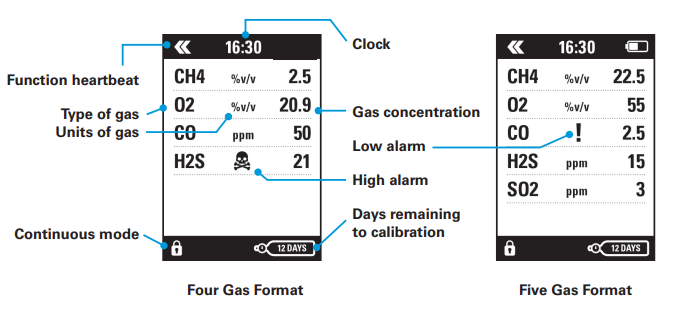

3. Tampilan Display
Catatan*

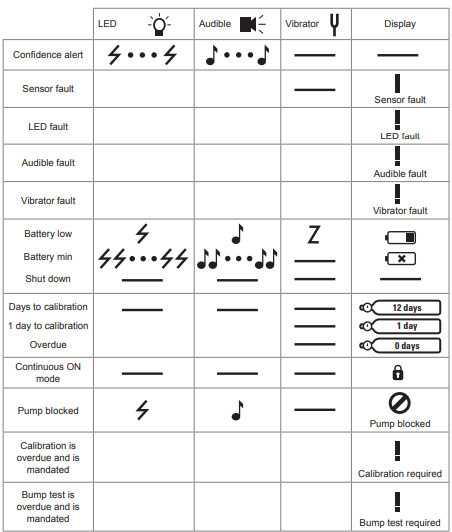

Peringatan sistem
Peringatan sistem dapat terjadi pada titik ini jika ada kesalahan dan akan mencegah pengoperasian lebih lanjut.
Tampilan iluminasi
Penerangan layar akan secara otomatis beralih ke siaga tingkat rendah setelah beberapa saat. Itu juga dapat diatur untuk mematikan sepenuhnya tergantung pada mode hemat daya yang dipilih.
Gambaran Format Alternatif
3.1. Alarm dan pesan

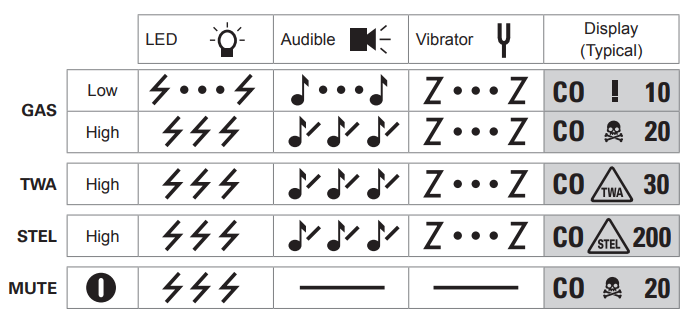

Gas alarms
Setiap sensor gas yang dipasang memiliki dua tingkat peringatan alarm yang dapat disesuaikan secara independen.
Beberapa sensor gas beracun juga memiliki tingkat peringatan alarm TWA yang dapat disesuaikan secara independen, ditambah tingkat peringatan alarm peringatan alarm STEL yang dapat disesuaikan secara independen.
Sensor oksigen memiliki dua alarm KRITIS yang dapat disesuaikan secara independen:
- one for HIGH (Excess)
- one for LOW (Depletion)
Catatan*
1. Alarm LOW dapat diatur ke AUTO RESET atau LATCH
2. Alarm TINGGI akan selalu TERLAMBAT
3. Alarm yang dapat didengar dapat DIMUNDURKAN
4. Alarm LATCHED dapat di RESET ketika konsentrasi gas telah surut
3.2. Peringatan sistem dan diagnostik
4. Operasi Pompa
Beberapa versi GasHawk dilengkapi dengan pompa integral untuk infus gas berbantuan dalam aplikasi masuk ruang terbatas.
TX7000.xx.xx.xx.xx.xx.01

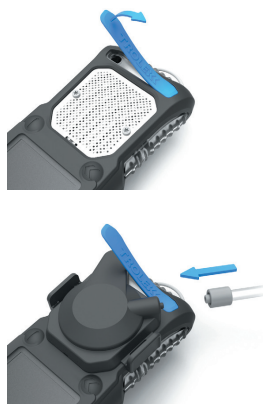

- Angkat penutup saluran masuk pompa
- Jepitkan tudung pompa di atas panggangan masuk gas untuk memastikan bahwa saluran masuk gas terpasang sepenuhnya
- Hubungkan tabung hisap.
- Klik dua kali untuk Memulai/Menghentikan pompa
Catatan*
1. Alarm pompa akan dibangkitkan jika tabung hisap tersumbat, atau filter di kap pompa tersumbat.
2. Peningkatan kebutuhan daya pompa akan mengurangi waktu kerja baterai normal tergantung pada frekuensi penggunaan.
3. Pembacaan konsentrasi gas dapat diencerkan dalam kondisi di mana udara dapat ditarik ke dalam pipa masuk bersama dengan gas subjek.
5. Probe teleskopik
Aksesori Trolex TX7012 Telescopic Probe dapat digunakan untuk mendukung tabung hisap fleksibel untuk membantu akses ke lokasi terbatas dan aplikasi ruang terbatas:
- Perpanjang Telescopic Probe sampai panjang yang dibutuhkan
- Dorong suction tube melalui cincin penjepit ke Telescopic Probe dan masukkan ke stop positif.
- Kencangkan cincin penjepit dengan tangan untuk menahan tabung pada posisinya
Catatan*
1. Perpanjang Telescopic Probe sampai panjang yang dibutuhkan
2. Dorong suction tube melalui cincin penjepit ke Telescopic Probe dan masukkan ke stop positif.
3. Kencangkan cincin penjepit dengan tangan untuk menahan tabung pada posisinya
6. Filter Garis
Filter saluran Hidrofobik sekali pakai harus dipasang ke ujung tabung hisap fleksibel atau Teleskopik Probe untuk mencegah masuknya air atau partikel.
Fasilitas Alat

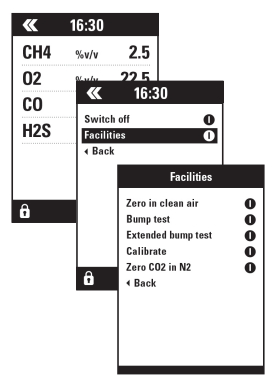

Pemilihan dan kontrol fungsi tambahan bila diperlukan.
1. Cara memasukan kata sandi

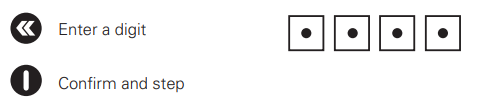

Kata sandi dapat diminta untuk menu Fasilitas jika keamanan aktif. Standar pabrik 1959.

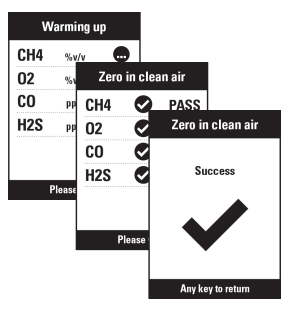

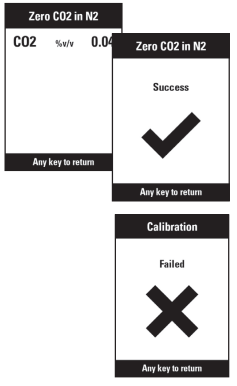

2. Zero di udara bersih
Semua sensor gas akan disetel ulang secara bersamaan ke Nol dengan asumsi udara bersih.
Zero di udara bersih juga dapat diatur agar terjadi secara otomatis selama rutinitas sakelar ON
- Tampilan progresif dari setiap status sensor
- Peristiwa SUCCESS dicatat dalam register log utama
Daftar hasil sensor individu, bergantian dengan peringatan FAILED Alert FAILED dicatat di log register utama KALIBRASI INSTRUMEN SECEPAT MUNGKIN
Catatan*
Jika KALIBRASI telah DIWAJIBKAN dalam menu persiapan, instrumen tidak akan dapat digunakan pada kesempatan berikutnya saat dinyalakan, hingga kalibrasi dilakukan.
Catatan*
1. Pastikan atmosfir setempat bersih dan bebas dari gas subjek
2. Nol di udara bersih akan mengatur sensor CO2 menjadi 0,4% CO2
3. Tersedia opsi untuk menyetel oksigen ‘nol’ pada 20,8% v/v atau 20,9% v/ v
3. Tes Benjolan
Terapkan gas uji untuk setiap jenis sensor yang dipasang untuk memeriksa respons fungsional secara keseluruhan.
Nilai konsentrasi gas uji harus ditetapkan terlebih dahulu dan harus sesuai dengan nilai yang tertera pada tabung gas.
Acara Bump Test dapat berupa OPSIONAL atau MANDATED
Interval BUMP TEST DUE dapat diatur
Hubungkan port gas Tudung Gas Uji ke Tabung Gas Uji Menghidupkan pasokan gas Setiap sensor gas mencapai nilai skala penuh 30% dalam waktu 30 detik.
Acara SUCCESS dicatat di buku harian Bump and Calibration, dan di Main Log Register.
Log hasil sensor individual bergantian dengan peringatan GAGAL Peristiwa GAGAL dicatat dalam buku harian bump dan Calibration, dan di Log utama Register KALIBRASI INSTRUMEN SECEPAT MUNGKIN
Catatan*
1. Jika KALIBRASI telah dimulai DIMANDAT dalam menu persiapan, instrumen tidak akan dapat digunakan pada kesempatan berikutnya saat dinyalakan, hingga kalibrasi telah dilakukan
2. Semua sensor AKTIF harus memenuhi syarat untuk uji bump yang sukses
3. Alarm suara dan visual akan dihasilkan selama uji bump di mana titik setel alarm terlampaui.
4. Port gas kedua tersedia di tudung gas uji untuk membuang gas ke area berventilasi jika diperlukan
5. Prosedur uji benturan yang dijelaskan mengasumsikan tabung gas tunggal – satu untuk setiap sensor gas. Sumber gas campuran juga dapat digunakan, dikalibrasi untuk rentang sensor yang dipasang.
4. Tes benturan yang diperpanjang
Tes benjolan diperpanjang adalah prosedur yang sama seperti tes benjolan standar. Kualifikasi respons sensor: Mencapai 90% FS dalam 60 detik.
Catatan*
1. Uji benturan yang lebih lama secara inheren lebih akurat, karena respons diperluas pada rentang skala yang lebih luas. 2. Waktu pengujian akan ditingkatkan, sehingga lebih banyak gas uji yang dikonsumsi.
5. Kalibrasi
Ada dua metode kalibrasi menggunakan gas uji terkalibrasi:
- Gunakan Stasiun Docking Universal Trolex TX7005
- Kalibrasi manual menggunakan tudung gas uji standar yang disertakan bersama instrumen.
- Nilai konsentrasi gas uji harus ditetapkan terlebih dahulu dan harus sesuai dengan nilai yang ditandai pada tabung gas.
- cara KALIBRASI dapat berupa OPSIONAL atau MANDATED.
- Interval KALIBRASI DUE dapat diatur.

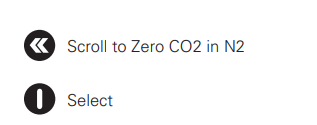

- Gulir ke KALIBRASI MANUAL
- Pilih
- Hubungkan salah satu port gas dari Test Gas Hood ke Test Gas Canister
- Menghidupkan pasokan gas
- Setiap sensor gas dikalibrasi dalam batas waktu yang tetap
- Kejadian SUCCESS dicatat dalam Bump and kalibrasi diary dan Log Register utama.
- Daftar hasil sensor individu bergantian dengan peringatan GAGAL
- Peristiwa GAGAL dicatat dalam Buku Harian Bump dan Kalibrasi, dan dalam Daftar Log Utama
- SERVIS INSTRUMEN SECEPAT MUNGKIN
Catatan*
1. Port gas kedua tersedia di tudung gas uji untuk membuang gas ke area berventilasi jika diperlukan.
2. Prosedur kalibrasi yang dijelaskan mengasumsikan tabung gas tunggal – satu untuk setiap sensor gas. Sumber gas campuran juga dapat digunakan dikalibrasi untuk rentang sensor yang dipasang.

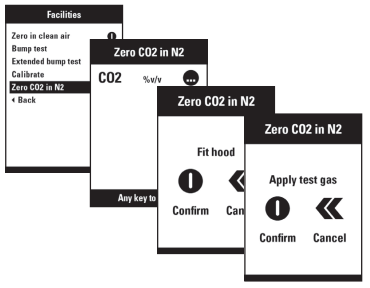

6. Zero CO2 di N2
Ketika sensor CO2 dipasang, itu harus diatur ulang ke nol menggunakan gas Nitrogen sebagai pengganti metode udara segar normal.
- Pemanasan
- Hubungkan salah satu port gas Tudung Gas Uji ke Tabung Gas Uji
- Nyalakan suplai gas
- Sensor gas akan nol dalam jangka waktu tertentu
- Peristiwa SUCCESS dicatat dalam buku harian Bump and Calibration dan Register Log utama
- Daftar hasil sensor individu, bergantian dengan peringatan GAGAL
- Peristiwa GAGAL dicatat dalam Buku Harian Bump dan Kalibrasi, dan dalam Daftar Log Utama
- SERVIS INSTRUMEN SECEPAT MUNGKIN
