Cara Menggunakan Heat Stress Monitoring TWL-1S

Di pembahasan ini saya akan memberikan langkah atau tutorial kepada anda yang belum mengetahui bagaimana cara pengoprasian atau cara menggunakan Heat Stress Monitoring dari TWL-1S Scarlet tech, untuk caranya silahkan simak pembahasannya berikut ini.

1. Keterangan Alat Heat Stress Monitoring

Sebelum lanjut ke pembahasan tentang cara menggunakan Heat Stress Monitoring di bagian ini silahkan anda ikuti tahapannya dan di sisini silahkan baca terlebih dahulu penjelasan singkat mengenai alatnya berikut ini.

1.1. Indexs Heat Stress

Penyakit panas bisa berakibat fatal. Namun, dengan tindakan pencegahan yang tepat, itu bisa dihindari. Thermal Work Limit (TWL) adalah indeks panas yang dihitung dari parameter lingkungan, termasuk suhu bohlam kering, suhu bohlam basah, suhu bohlam bola dunia dan kecepatan angin dan mengakomodasi faktor pakaian serta status fisiologis manusia untuk memperkirakan tingkat metabolisme maksimum yang aman dan berkelanjutan. . Ini dirancang terutama untuk pekerja mandiri yang terhidrasi dengan baik dan diaklimatisasi dalam kondisi kerja.

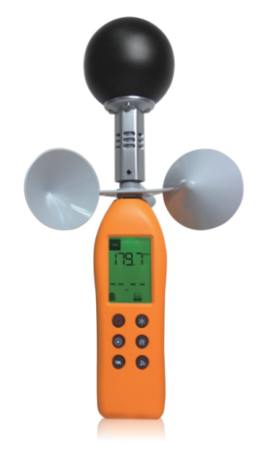

1.2. Deskripsi Alat Heating Stress

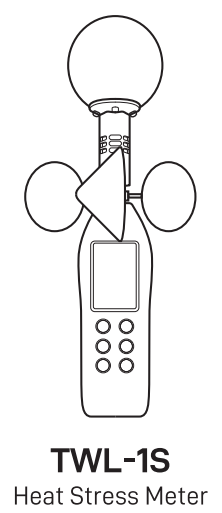

TWL-1S Heat Stress Meter menawarkan perangkat keras yang dirancang kompak dengan perangkat lunak yang disengaja dan antarmuka yang ramah pengguna. Lampu latar 3 warna berdasarkan indeks TWL menginformasikan tingkat risiko kepada pengguna. Pengatur waktu istirahat kerja mengingatkan pengguna jadwal kerja/istirahat dan secara aktif memberi tahu pager jarak jauh (opsional) saat menghitung mundur ke nol.

1.3. Penjelasan Sensor Heat Stress Meter

Ada empat jenis sensor yang berbeda di TWL-1S.

1. Sensor suhu Termistor gaya NTC rentang dinamis tinggi dipasang di dalam leher bersama dengan sensor kelembaban.
2. Sensor kelembapan Sensor kelembapan kapasitif dipasang di bagian dalam leher agar terlindungi dengan baik oleh casing dan filter. Lihat lebih detail di bagian “Filter Polypropylene”.
3. Suhu bola Termistor gaya NTC rentang dinamis tinggi terletak di tengah bola tembaga hitam untuk mengukur panas radiasi yang berasal dari sumber panas seperti sinar matahari atau oven.
4. Anemometer Cangkir angin dan bantalan berkualitas tinggi membuat anemometer sangat efektif. Mulai kecepatan angin serendah 0,5 m/s. Cangkir angin mendeteksi kekuatan angin setiap saat, terlepas dari orientasi dan posisi instrumen.

1.4. Keterangan Tombol

Fungsionalitas TWL-1S dikendalikan oleh tombol-tombol di panel depan.

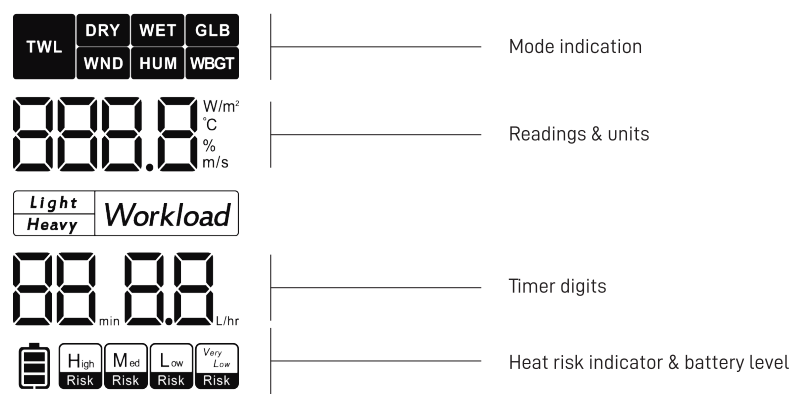

1.5. Keterangan Layar

2. Cara Menggunakan Heat Stress Monitoring (TWL-1S Scarlet tech)

Catatan*

Letakkan meteran ke lingkungan setidaknya 10 menit untuk mencapai keseimbangan untuk setiap perubahan suhu dan kelembaban yang signifikan.

2.1. Sebelum Menggunakan Alat

Pastikan TWL-1S Anda dalam kondisi baik dan dalam kalibrasi pabrik atau settingan awal.

2.2. Cara mengatur Meter

• Masukkan 4 baterai AAA ke dalam dudukan baterai dengan orientasi yang benar. – Tekan lama tombol POWER untuk menyalakan TWL-1S.
• Tempatkan pengukur pada tripod, sebaiknya 1 m di atas tanah, untuk penempatan yang tepat. – Tekan tombol MODE untuk beralih di antara 7 mode.
• Tekan tombol TWL untuk menghitung nilai TWL.

2.3. Pager setup (optional)

Masukkan 1 baterai AA ke dudukan baterai dengan orientasi yang benar. Pager berbunyi bip sekali saat sudah siap.

3. Cara pengoperasian alat Heat Stress Monitoring

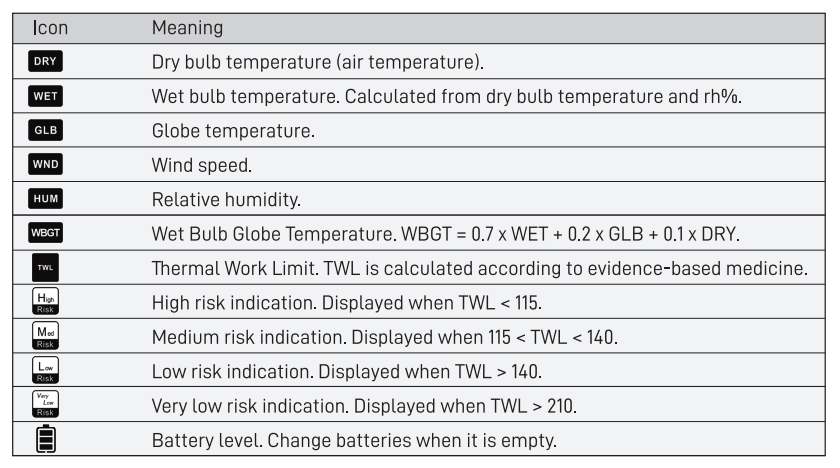

Untuk tujuan penjelasan yaitu mengetahui cara menggunakan Heat Stress Monitoring, semua ikon disajikan di bagian “Tampilan”. Namun, selama pengoperasian sehari-hari, hanya sebagian dari ikon ini yang ditampilkan.

3.1. Cara menghidupkan dan mematikan alat

Tekan lama tombol POWER untuk menghidupkan atau mematikan perangkat. Ketika dibiarkan tanpa operasi apa pun selama 15 menit, perangkat mati secara otomatis.

3.2. Cara melakukan pengukuran

Tekan tombol MODE untuk beralih di antara 7 mode. Ini menunjukkan nilai waktu nyata untuk 6 mode:

• Dry bulb temperature
• Wet bulb temperature
• Globe temperature
• Wind speed
• Humidity
• WBGT

Berdasarkan teori TWL, nilai TWL real time tidak praktis. Data rata-rata lebih presentatif untuk menunjukkan kepada pengguna kondisi lingkungan.

Perhitungan TWL hanya dipicu dengan menekan tombol TWL.

3.3. Cara TWL

Sebelum pengukuran apa pun, mode TWL menunjukkan – – – . – W/m2.

1. Memicu pengukuran Tekan tombol TWL untuk menghitung nilai TWL. Dibutuhkan 2 menit untuk menghitung nilai TWL karena rata-rata 2 menit lebih representatif daripada snapshot.
2. Memeriksa layar Saat menghitung nilai TWL, layar menunjukkan kecepatan angin rata-rata dari detik pertama hingga saat ini. Saat menghitung, ikon TWL berkedip dan penghitung waktu mundur menunjukkan waktu yang tersisa.
3. Selesai pengukuran Ketika perhitungan selesai, nilai TWL dan ikon risiko koresponden muncul sendiri dengan waktu kerja yang disarankan seperti yang ditunjukkan pada Tabel 1.

3.4. Cara menghidupkan Backlight

Tekan tombol BACKLIGHT untuk menyalakan lampu latar LCD berwarna-warni. Warnanya sesuai dengan rentang dan risiko TWL (Tabel 1). Sebelum nilai TWL dihitung, menekan tombol BACKLIGHT hanya berkedip – – – . – dua kali.

3.5. Cara menggunakan Timer

Menekan sebentar tombol TIMER akan mengatur timer. Menekan TIMER lama akan memulai/mengakhiri timer. Tombol ini hanya berfungsi di zona Berisiko Tinggi (Merah) karena zona hijau dan kuning tidak memiliki batas waktu kerja.

3.6. Cara Wireless paging (optional)

Pemicu Tekan tombol PAGE untuk memanggil pager jarak jauh. Sinyal paging mencakup rata-rata 200 meter, tetapi cakupannya bervariasi dengan topologi.

Pager Saat dipicu oleh TWL-1S, pager berbunyi bip dan bergetar. Tekan tombol samping untuk berhenti. Zona merah dan waktu berakhirnya timer kerja memicu pager 3 kali dengan interval 1 menit.

3.7. Panduan Baterai

Baterai alkaline dapat bertahan lebih dari 120 jam bila dioperasikan terus menerus. Baterai kering dan baterai isi ulang juga dapat digunakan tetapi dengan masa pakai yang lebih pendek. Unduh data saat bilah baterai kosong, jika tidak, beberapa data mungkin hilang.

4. Cara setting Data Logger

4.1. Update Software

Versi terbaru TWLIT adalah v.0.8.8, dirilis pada 2013/Feb/21. keinginan merah rilis pembaruan sesuai dengan perbaikan bug dan peningkatan pengalaman pengguna.

4.2. Persyaratan Sistem

Sistem operasi diuji oleh Scarlet Tech:

• Windows 7
• Windows XP SP3

Persyaratan perangkat keras:

• Direkomendasikan Minimum: Pentium 1 GHz atau lebih tinggi dengan 512 MB RAM atau lebih
• Ruang disk minimal 20 MB

Persyaratan tambahan:

Download extensi windows yaitu Microsoft .NET framework 4.0 di link berikut ini https://www.microsoft.com/en=us/download/details.aspx?id=17851

4.3. Cara instal Software

1. Unduh driver USB dan paket TWLIT dari Scarlet www.scarlet.com.tw
2. Instal driver USB (CP210x_VCP_Win_XP_S2K3_Vista_7.exe) yang disediakan oleh Silicon
   Laboratories, Inc. Driver dirancang untuk Windows XP/Vista/7.
3. Instal TWLIT.msi kemudian TWL.exe dapat ditemukan di Start > All program > TWLIT >
   TWL.exe.

4.4. Cara Konfigurasi TWL-1S

1. Nyalakan perangkat TWL=1S dengan menekan lama tombol Daya selama 2 detik.
   (Jika Anda melihat ikon TWL berkedip, harap tunggu selama 60 detik hingga berkedip
   berhenti).
2. Gunakan kabel USB yang disediakan di TWL=1S Set untuk menghubungkan perangkat TWL=1S
   ke laptop atau PC yang telah di install program TWLIT.
3. Luncurkan TWL.exe dari menu Mulai > TWLIT > TWL.exe. Klik “ya” jika
   Anda melihat layar peringatan meminta otoritas untuk menjalankan program. Kemudian,
   layar utama TGLIT ditampilkan.

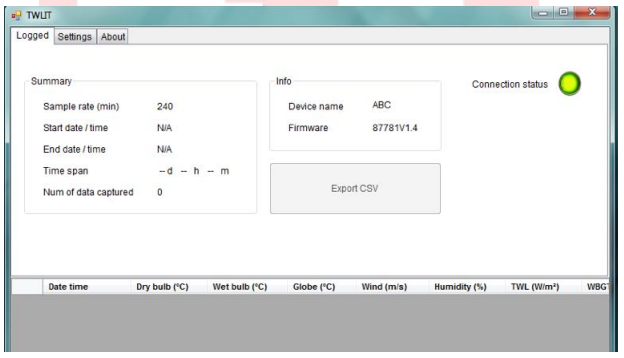

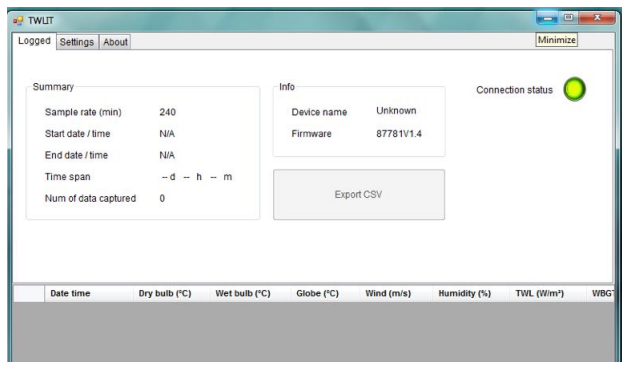

4. Sekarang perangkat yang terhubung berkomunikasi dengan TWLIT. Tunggu sampai
   tanda koneksi berubah menjadi hijau, dan informasi dan data logging akan
   muncul. Kasing yang ditunjukkan di bawah ini berasal dari perangkat baru: tidak ada data
   pernah ditangkap.

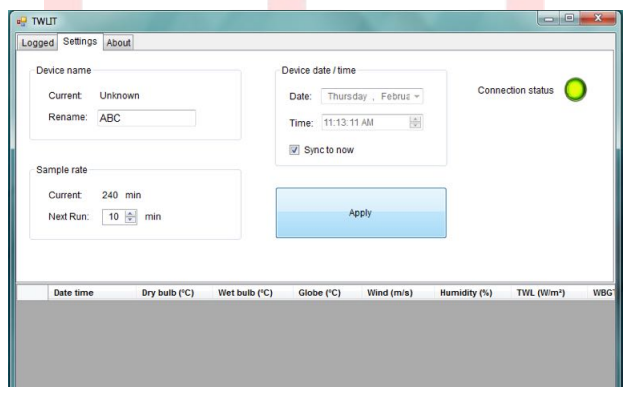

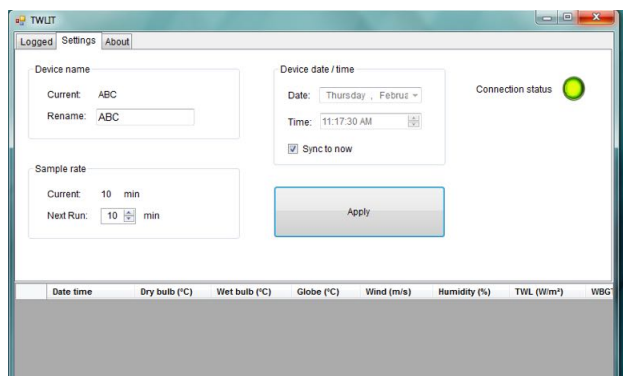

5. Buka tab “Pengaturan” untuk mengubah “Rasio sampel”, “Nama perangkat”,
   “Tanggal/waktu perangkat”. Klik “Terapkan” untuk mengonfirmasi pengaturan baru.

6. Setelah mengklik “Terapkan”, tingkat pengambilan sampel baru dan nama perangkat untuk putaran berikutnya pencatatan data akan ditampilkan di layar. Sekarang, konfigurasi selesai.

7. Beralih kembali ke tab “Tercatat”. Layar masih menunjukkan yang sebelumnya informasi logging yang disimpan dalam perangkat. Karena babak baru penebangan belum dilakukan.

4.5. Pencatatan atau Logging

Catatan*

Sebelum masuk ke mode data logging berikutnya, silahkan download menyimpan data terlebih dahulu. Jika tidak, data lama akan ditimpa. Ini sebabnya perangkat meminta Anda “YA” ketika Anda menekan lama tombol Mode. Silakan merujuk ke bagian berikutnya untuk pencatatan, pengunduhan, dan ekspor data.

1. Lepaskan perangkat TWL=1S dari PC, dan tempatkan perangkat TWL=1S
   pada tripod, sebaiknya 1 meter di atas tanah untuk penempatan yang tepat.

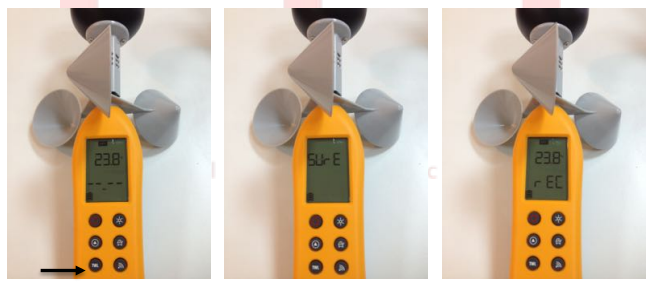

2. Tekan lama tombol Mode TWL=1S untuk masuk ke mode pencatatan. Tekan tombol Mode
   lagi ketika layar menunjukkan PASTI. Kemudian, tanda rEC di bagian bawah berkedip,
   menunjukkan pengumpulan data lingkungan.

3. Frekuensi perekaman data didasarkan pada laju sampel yang dikonfigurasi
   oleh TWLIT. Misalnya, laju pengambilan sampel 10 menit berarti bahwa setiap 10
   min, perangkat merekam data sekali, yaitu, 6 pembacaan dalam satu jam. Tolong dicatat
   bahwa setiap rEC berlangsung selama 120 detik dan data yang direkam adalah rata-rata
   120 detik. Saat IdLE muncul, itu berarti perangkat tidak merekam.

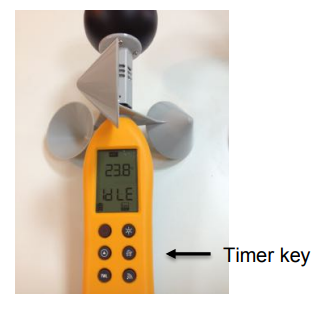

4. Untuk keluar dari mode pencatatan data, tekan lama tombol Timer untuk menghentikan data
   penebangan.

Perhatian!

Jangan matikan perangkat tanpa keluar dari data modus penebangan; jika tidak, beberapa data mungkin hilang.

4.6. Cara download Data

1. Hidupkan perangkat TWL=1S. Pastikan Anda TIDAK dalam mode logging, yaitu,
   baik rEC maupun IdLE tidak berkedip.
2. Hubungkan TWL=1S ke laptop atau PC dengan kabel USB.

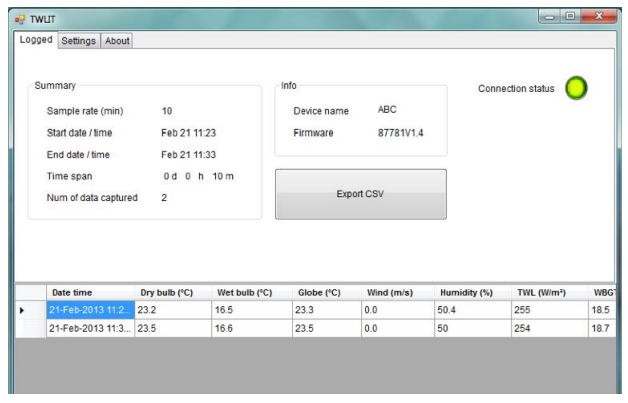

3. Luncurkan program TWLIT (jika belum aktif), dan tunggu hingga
   tanda koneksi berubah menjadi hijau. Kemudian, layar menunjukkan logging
   informasi dan data yang direkam.

4. Anda sekarang dapat mengekspor data sebagai format CSV dengan menekan “Ekspor CSV”
   tombol, dan simpan untuk analisis lebih lanjut di Excel.

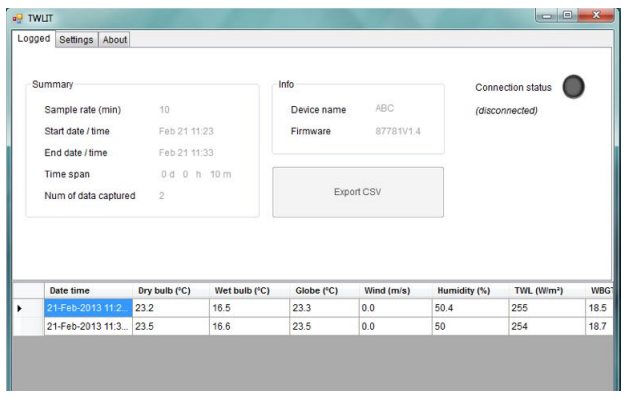

5. Putuskan sambungan TWL=1S dari PC Anda, dan layar berubah menjadi abu-abu.

5. Cara kalibrasi Heat Stress Monitoring

Penyimpangan kalibrasi terjadi seiring waktu. Kalibrasi ulang secara teratur diperlukan untuk memastikan keakuratan pengukuran.

1. Sensor kelembaban dapat dikalibrasi menggunakan kit kalibrasi RH yang mencakup larutan garam jenuh dan dua wadah tertutup. Kami menyarankan Anda untuk mengkalibrasi sensor kelembaban setiap 6 bulan. Silakan hubungi perwakilan penjualan untuk kit kalibrasi, instruksi, dan layanan RH.
2. Sensor suhu (udara kering dan bola lampu) biasanya tidak memerlukan kalibrasi ulang karena penyimpangan kalibrasi dapat diabaikan selama masa pakai produk.
3. Kecepatan angin dikalibrasi dengan standar perantara yang dikalibrasi di bawah prosedur kalibrasi nemometer cangkir MEASNET sebelum meninggalkan pabrik. Namun, kami menyarankan Anda memeriksakan nemometer setiap 6 bulan. Silakan hubungi perwakilan penjualan untuk uji kecepatan angin dan penggantian bantalan.

6. Aksesoris Heat Stress Monitoring

Berikut ini adalah beberapa aksesoris pendukung alat tersebut yaitu diantaranya sebagai berikut:

6.1. Polypropylene filter

Serat polipropilen (PP) diterapkan untuk melindungi sensor suhu dan kelembaban dari debu sambil membiarkan uap air (udara lembab lembab) melewatinya. Disarankan untuk mengganti filter PP setiap 2-6 bulan sekali tergantung kondisi pemakaian. Silakan hubungi perwakilan penjualan jika Anda ingin mengubah filter.

6.2. USB cable

Kabel USB mini-B ke standar-A ada dalam paket standar untuk menghubungkan perangkat dan PC atau laptop untuk mengonfigurasi instrumen dan mengunduh data. Lebih jelasnya ada di bagian Data Logger.

6.3. Pager (optional)

Silakan hubungi kami dibagian Pager ini untuk fungsi paging nirkabel.
